Un sistema de conmutación entre grupo electrógeno y grupo electrógeno permite alternar o compartir la carga eléctrica entre dos grupos electrógenos, ya sea de forma manual o automática. Esto se implementa cuando se necesita garantizar un suministro eléctrico continuo y confiable, incluso durante mantenimientos o en aplicaciones de alta demanda energética (hospitales, centros de datos, plantas industriales, etc.).
Tipos de sistemas de conmutación entre generadores
Conmutación manual:
Requiere intervención humana para cambiar de un generador a otro.
Utiliza interruptores de transferencia manual.
Bajo costo, pero menor confiabilidad y tiempo de respuesta.
Conmutación Automática (ATS doble):
Sistema de transferencia automática (ATS) configurado para trabajar entre dos grupos electrógenos.
Puede incluir lógica programada para decidir cuál grupo entra en operación según disponibilidad, carga o fallas.
Se pueden usar controladores especializados (ej. Deep Sea, ComAp, Schneider, etc.).
Para hacer una conmutación manual entre dos grupos electrógenos (GE), necesitas algunos componentes eléctricos clave y un esquema básico de conexión. Aquí te explico los componentes necesarios y una guía de conexión paso a paso.
Componentes necesarios:
1. Interruptores termomagnéticos o seccionadores para cada grupo electrógeno (protección).
2. Interruptor de transferencia manual (ITM) o conmutador manual de 3 posiciones:
Posición 1: GE1
Posición 2: GE2
Posición 0: OFF (ningún grupo conectado)
3. Contactores (opcional) si quieres controlar la transferencia con pulsadores o tener enclavamientos mecánicos.
4. Indicadores luminosos (opcional) para mostrar qué grupo está alimentando la carga.
5. Cableado adecuado al amperaje y distancia.
6. Tomas de puesta a tierra para cada grupo electrógeno y el sistema.

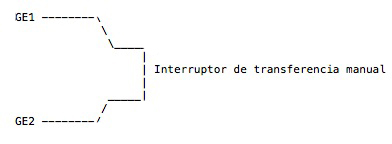

Esquema básico de conexión:
Desde GE1 a entrada uno interruptor de transferencia:
Desde GE2 a entrada dos interruptor de transferencia:
Salida del interruptor de transferencia manual ---> TABLERO DE CARGA
Pasos para conexión manual:
1. Protege la salida de cada grupo con un termomagnético (esto evita sobrecargas o cortos).
2. Las salidas de los dos grupos electrógenos van al interruptor de transferencia manual (ITM).
3. La salida del ITM va al tablero de cargas o al sistema que desees alimentar.
4. Conecta las tierras de ambos grupos al sistema de puesta a tierra común.
5. (Opcional) Agrega luces piloto que indiquen cuál grupo está en uso.
Consideraciones de seguridad:
